Descente de la tribune |

Début démontage en atelier |

Les vergettes sont déposées |

Les pistons extérieurs |

État des soufflets |

La machine est désolidarisée du bloc d'accouplements |

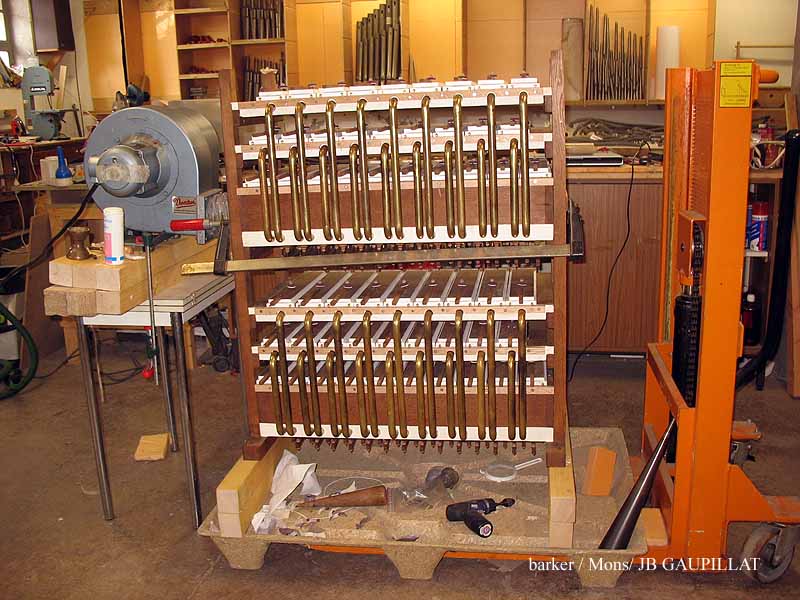

La machine est prête à être démontée |

Dépose des soufflets |

Dépose des tubes de laiton reliant les soufflets |

Les tubes sont déposés |

2 étages de soufflet et une laye sont déposés |

Une des 2 layes vue de coté |

Mesure avant dépose des éléments mécaniques |

Laye ouverte |

Intérieur de la laye |

Intérieur de la laye |

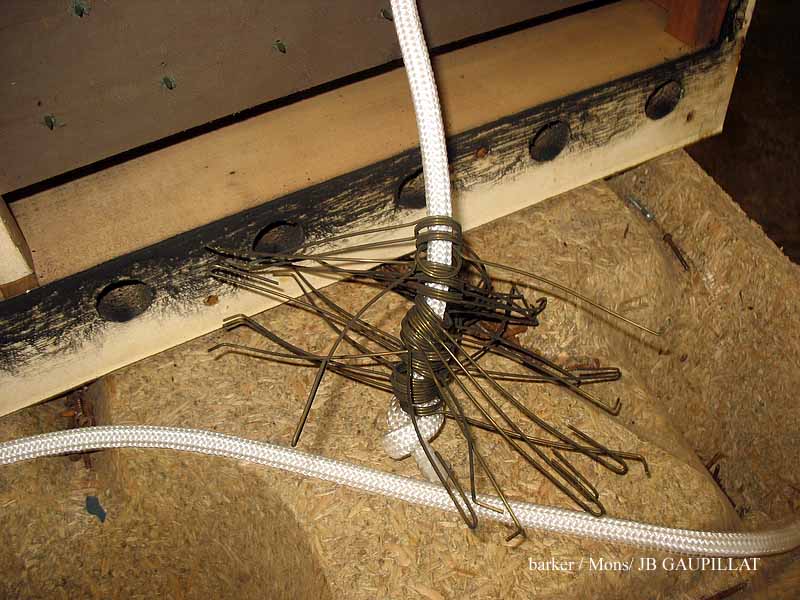

Les ressorts dons déposés en les gardant bien dans l'ordre |

Détail de toutes les garnitures des pistons extérieurs |

Piston démonté |

Vue depuis l'intérieur de la laye après dépose d'un piston |

Les pistons sont stockés dans l'ordre |

Pistons prêts à être nettoyés |

Nettoyage à la brosse rotative |

Les ressorts remis en place après nettoyage |

Après remontage |

Avant ------Après |

Avant---------
Après
|

Avant ------Après |

Avant------Après |

Avant-------Après |

Laye remontée |

Les soufflets totalement "dépecés" |

Les soufflets restaurés |

Les soufflets réinstallés sur leur planche |

Les équerres nettoyées, et leur garnitures de cuir refaites |

Les balanciers d'accouplement reprennent leur place après restauration |

La machine testée en atelier |
Plan 1
Plan 2
Plan 3 |
Plan 4
Plan 5 |
|
